MGWS60F Модулен XYZ сферичен винт



Подробности за продукта

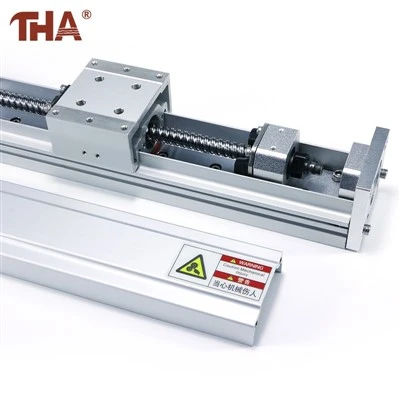

Сферичният винт премества шейната вътре в U-образната релса. Тази релса изпълнява две задачи: направлява каретата и е част от носещата конструкция на модула. Комбинирането на тези функции запазва компактността на оста и намалява броя на отделните компоненти, необходими по време на монтажа.



Подредбата XYZ използва три модула, разположени да се движат в перпендикулярни посоки. Тъй като всяка долна ос носи всичко, което е монтирано над нея, етапите XY и Z може да изискват различни дължини и конфигурации на натоварване.



Описание на продукта

MGWS60F е предназначен за оборудване, което трябва да постави инструмент или детайл на контролирани позиции в три-измерно пространство. Може да бъде конфигуриран за обработка, проверка, дозиране, измерване, сглобяване и други автоматизирани процеси.



Оригиналната страница предоставя един общ диапазон на хода от 50–600 mm, но не изброява отделните движения по оста X-, Y-ос и Z-ос. Следователно всяка ос трябва да бъде посочена индивидуално. Запитването трябва също така да идентифицира полезния товар, скоростта, модела на двигателя, кабела на винта, разположението на инсталацията и изискваната производителност на позициониране.



Вертикалната ос се нуждае от специално внимание, тъй като тя трябва да повдигне своя прикачен товар и може да се наложи да задържи този товар, когато захранването бъде изключено. Всички изисквания за спирачка, противотежест или друго задържане трябва да бъдат включени в спецификацията на системата.



Ние изграждаме по чертежи на клиента под OEM/ODM и приемаме поръчки като малки като едно парче за стандартни размери.



Информация за продукта

Артикул	Спецификация
Име на продукта	MGWS60F Модулен XYZ сферичен винт
Модел	GY MGWS60F
Продуктова форма	Подреждащи се модули с една-ос или сглобена система XYZ
Карам	Сачмен винт
Насоки	Интегрирана U-образна водеща релса
Диапазон на хода	50 до 600 мм
Axis Travel	XY и Z щрихи, посочени отделно
Основна структура	Алуминиева конструкция
Ръководни компоненти	Лагерна стомана
Конфигурация на двигателя	Налични множество аранжировки
Оформление на системата	Единична ос XY XZ или XYZ
Необходими данни за избор	Ходове на отделните оси, полезен товар, скорост на винта на двигателя, водене и точност
Персонализиране	Предлага се по чертеж или мостра





ЧЗВ

1. Тази страница представлява ли един етап или пълна система XYZ?
MGWS60F е модулно ниво, което може да бъде подредено в много{1}}осова система. Необходимият брой оси трябва да бъде посочен в заявката за оферта.

2. Могат ли трите оси да имат различни ходове?
да Ходът по XY и Z трябва да се посочи отделно в рамките на наличния конфигурационен диапазон.

3. Каква е целта на U-образната релса?
Той направлява движещата се количка и също така служи като структурна част на модула.

4. Включени ли са двигатели и контролер за движение?
Страницата споменава множество конфигурации на мотори, но не дефинира стандартен контролен пакет. Избройте отделно необходимите двигатели, задвижвания и контролер.

5. Каква допълнителна информация е необходима за оста Z?
Осигурете вертикалния полезен товар, скоростта, хода, типа на двигателя и необходимия метод за задържане на товара при прекратено захранване.



За нас

Lishui Guangyuan Industry & Trade Co Ltd произвежда сферични -винтови стъпала, линейни водачи, задвижващи механизми и свързани компоненти за автоматизация. Стандартни модули и базирани на чертеж -сглобки XY или XYZ се предлагат при OEM и ODM производство.
